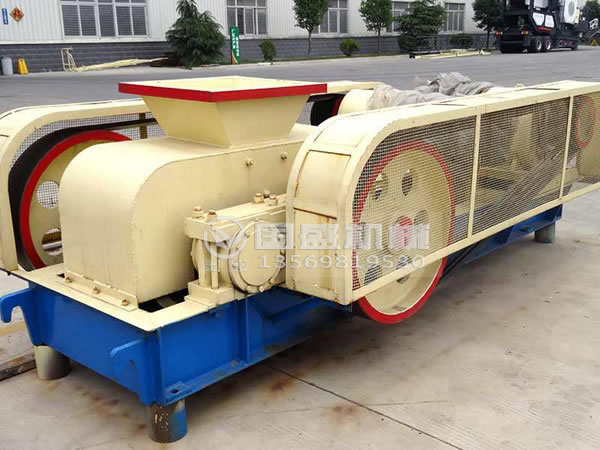

對輥破碎機

熱銷

【進料粒度】：≤30mm

【生產能力】：5-110t/h

【應用范圍】：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石等

【產品介紹】：對輥破碎機簡稱對輥破或?qū)仚C，也叫輥式破碎機、雙輥破碎機。該設備的主要破碎部件是兩個輥子，它是利用兩輥輪相對旋轉運動的圓輥來進行破碎作業的，在碾壓物料時，可以對中硬和軟礦石物料進行中碎、細碎制砂。在制作過程中，設備的結構簡單，出料粒度可調節，破碎粒度更細，處理能力更大，并且操作簡便，使用壽命更長

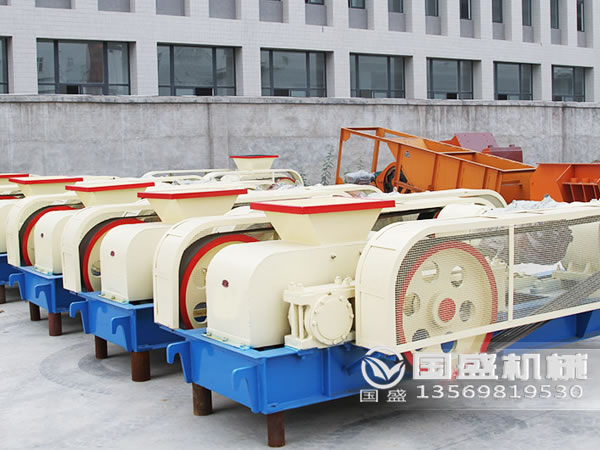

對輥破碎機

對輥破碎機簡稱對輥破或?qū)仚C，也叫輥式破碎機、雙輥破碎機。該設備的主要破碎部件是兩個輥子，它是利用兩輥輪相對旋轉運動的圓輥來進行破碎作業的，在碾壓物料時，可以對中硬和軟礦石物料進行中碎、細碎制砂。在制作過程中，設備的結構簡單，出料粒度可調節，破碎粒度更細，處理能力更大，并且操作簡便，使用壽命更長。適用物料可以達到200余種，其中破碎河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石等物料應用比較廣，一致得到了國內外客戶的認可和青睞。該設備的型號眾多，通常情況下，0740型和1060型是針對河卵石制砂效果更佳。

應用優勢

1.對輥破碎機在處理濕性物料時，對水分要求非常低，碾壓效果非常好，破碎機出料口不沾不賭，生產效率高。

2.設備結構簡單合理，占地空間小，出料粒度可以任意調節，設備運行時比較平穩可靠，破碎效率高，投入成本也較低，是一款高效節能的破碎設備。

3.對輥破碎機裝有安全防護裝置，當有大塊物料進入破碎腔后，防護裝置可以防止物料漏出，一定程度上保證了設備的正常運轉。

4.設備內部裝有防塵板，密封性能好，避免了破碎后的細小物料對周圍環境的污染，整機運行粉塵少，工作噪聲低，工作環境較好。

5.之前的舊型對輥機使用一年就需拆開大修，更換輥體，成本較高，而重新進行優化設計的磨料輥體，終身使用時，不需要更換磨機輥體。

6.當有非破碎物料進入破碎腔時，拉簧被壓縮，迫使可動破碎輥橫向移動，排礦口寬度增大，避免機器損壞。

7.輥面上的齒形、尺寸、排列形式，可隨物料性質而改變。

工作原理

對輥破碎機利用高強度耐磨合金碾輥相對旋轉產生的高擠壓力，將破碎物料經給料口落入兩輥之間，物料進入上兩輥破碎腔以后，受到上磨輥相對旋轉的擠壓力作用，將物料進行擠壓破碎，被破碎的產品從兩個輥之間的間隙處破碎成理想顆粒排出，過硬或不可破碎物落下，對輥破碎機兩個輥子間隙的大小即決定破碎產品的較大力度，可通過增減兩個輥子之間的墊片數量和利用渦輪調整機構進行調整。

彈簧是輥式破碎機的一個重要保險裝置，彈簧的松緊程度對破碎機正常工作和保護機器不受損壞，有極其重要的作用。對輥破碎機供選礦、化工、水泥、耐火材料、磨料、建筑材料等工業部門中等硬度的礦石和巖石之用，尤其在建筑材料工業中生產瓜米石和綠豆砂等產品，有著比一般破碎機械更優異的效果。

對輥破碎機型號參數

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	5-10	10-20	15-30	20-40	30-50	40-70	60-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2

注：其中2表示兩個磨輥，P表示破碎機，G表示輥式

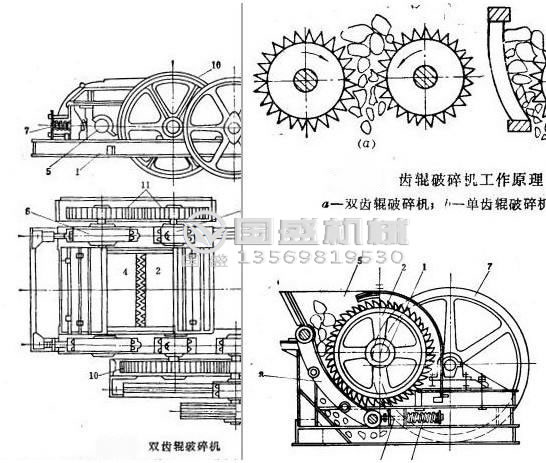

對輥破碎機示意圖

客戶案例
生產物料：石膏
處理能力：100t/h
設備型號：2PG1560
進料粒度：≤50mm
電機功率：110*2KW
生產優勢：對輥破碎機占地面積小，方便移動，為用戶有效節省場地成本，設計合理，其電機與破碎腔分離設置，避免電機遭到腐蝕或碰撞損壞，主要的特點就是可破碎含水分低于8%的物料，不會堵塞。

產品結構

對輥破碎機由破碎輥、出料調節裝置、彈簧安全裝置、傳動裝置和底盤等構成。

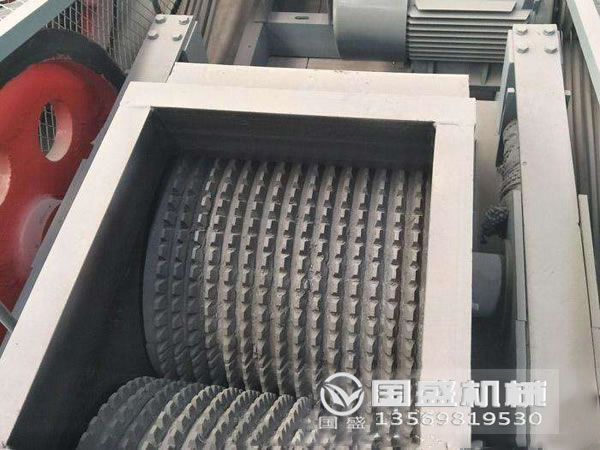

1.破碎輥的工作機構是兩個相反的旋轉輥，滾子軸承和其它滾子軸承是固定的，由輥軸，輪，軋輥皮膚組成打破，滾子與關鍵和錐的合作面軸輪狀，卷皮固定在輪轂的錐形三鐵，螺栓螺母使用固定在一起的弧線。

2.出料調節裝置就是兩輥輪之間裝有楔形或墊片的調節裝置。

a.楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。

b.墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小，當增加墊片時兩輥輪間隙變大，出料粒度變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3.彈簧安全裝置是設備中非常重要的組成部分，設備在正常的工作中起到了保護斷路器彈簧松緊的作用。設備在運行時彈簧壓力能夠平衡力量之間的兩輥產生的維持放電間隙的港口，使物料顆粒大小均勻。

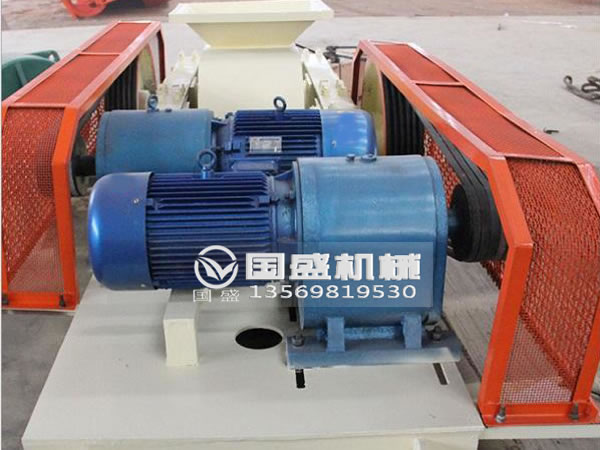

4.傳動裝置就是設備的驅動機構，該裝置是由兩個電機，通過三角皮帶傳動到槽輪上拖動輥輪破碎物料時，物料從進料口通過輥輪碾壓而破碎成品從底架下面排出。當大塊非物料進入破碎機時，兩輥之間的距離將發生變化，長齒輪仍然可以保證正確嚙合，為了安全根據實際情況自行安裝安全罩。
